Havalandırma Kanal ve Fittings Makinaları

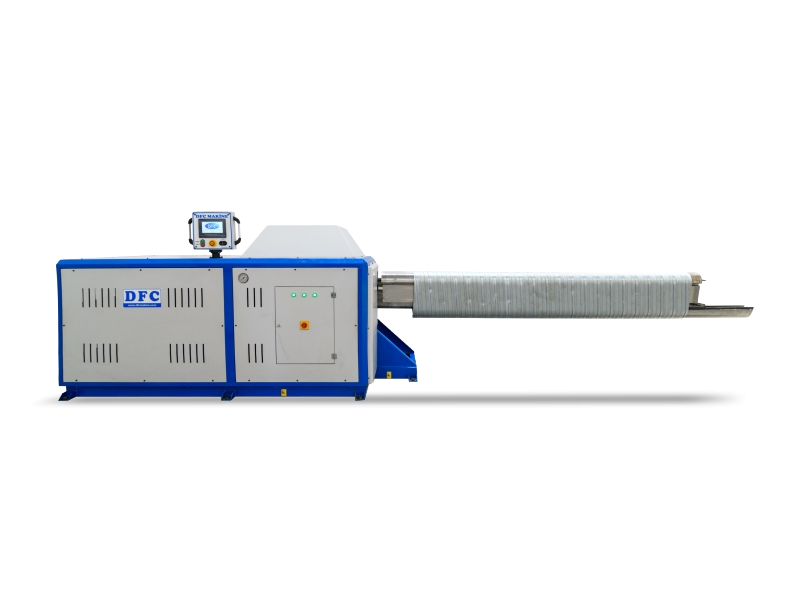

Oval Makinesi
Tam otomatik oval kanal makinesi, hızlı bir şekilde yuvarlak kanallarınızı ve fittingslerinizi oval kanallara dönüştürür. Makine Ø 355 - Ø 1250 yuvarlak kanalları min. 150 x 480 – max. 450 x 1720 oval kanala dönüştürmek için standart gerekli bütün kalıplara sahiptir. Makine 0,5 mm’den 1.2 mm’e kadar büküm yapabilmektedir. Makine kontrolü PLC tarafından yapılır ve gerekli gücü sağlamak için güçlü hidrolik ünite ile donatılmıştır.
Ekrana girilen minör ve majör ölçülere göre ihtiyaç duyulan çap ekrandan kontrol edilerek operatöre kullanım kolaylığı sağlar.
Oval Makinesi, Kazakistan, Fransa, Kosova, Moldova ve Romanya dahil toplam 20 ülkeye ihraç edilmiştir.
Teknik Özellikler
Teknik Spesifikasyonlar
Oval Kanal Makinesi teknik özellikleri ve üretim kapasitesi.
| TEKNİK BİLGİLER | DEĞER |
|---|---|
| GÜÇ | 22 kW - 380 V |
| SAC ÇALIŞMA KALINLIĞI | 0,5 mm - 1,2 mm |
| ÇALIŞMA ARALIĞI | 0 - 3000 mm |
| ÜRETİM HIZI | 10 m/dk |
| HİDROLİK YAĞ MİKTARI | 200 Lt |
| HİDROLİK GÜÇ | 300 Ton |
Ürün Açıklaması
Tam otomatik oval kanal makinesi, hızlı bir şekilde yuvarlak kanallarınızı ve fittingslerinizi oval kanallara dönüştürür. Makine Ø355 - Ø1250 yuvarlak kanalları, min. 150 x 480 – max. 450 x 1720 oval kanala dönüştürmek için standart gerekli bütün kalıplara sahiptir. Makine 0,5 mm’den 1,2 mm’ye kadar büküm yapabilmektedir. Makine kontrolü PLC tarafından yapılır ve gerekli gücü sağlamak için güçlü hidrolik ünite ile donatılmıştır.
Ekrana girilen minör ve majör ölçülere göre ihtiyaç duyulan çap ekrandan kontrol edilerek operatöre kullanım kolaylığı sağlar.

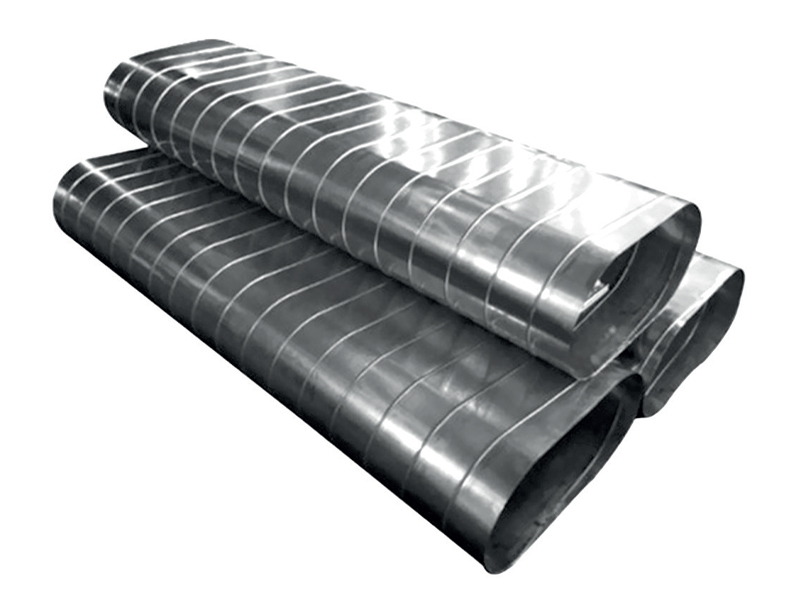

Oval Ölçü Tablosu
Oval kanal ölçüleri, karşılık gelen yuvarlak kanal çapları ve m² değerleri.
| OVAL ÖLÇÜ | ÇAP | M² | OVAL ÖLÇÜ | ÇAP | M² |
|---|---|---|---|---|---|
| 150x480 | 355 | 1,11 | 300x465 | 400 | 1,26 |
| 150x555 | 400 | 1,26 | 300x545 | 450 | 1,41 |
| 150x630 | 450 | 1,41 | 300x625 | 500 | 1,57 |
| 150x710 | 500 | 1,57 | 300x720 | 560 | 1,76 |
| 150x805 | 560 | 1,76 | 300x830 | 630 | 1,98 |
| 150x915 | 630 | 1,98 | 300x960 | 710 | 2,23 |
| 150x1045 | 710 | 2,23 | 300x1100 | 800 | 2,51 |
| 150x1185 | 800 | 2,51 | 300x1260 | 900 | 2,83 |
| 150x1345 | 900 | 2,83 | 300x1415 | 1000 | 3,14 |
| 150x1500 | 1000 | 3,14 | 300x1605 | 1120 | 3,52 |
| 150x1690 | 1120 | 3,52 | 300x1815 | 1250 | 3,93 |
| 150x1900 | 1250 | 3,93 | 350x520 | 450 | 1,41 |
| 200x455 | 355 | 1,11 | 350x595 | 500 | 1,57 |
| 200x525 | 400 | 1,26 | 350x690 | 560 | 1,76 |
| 200x605 | 450 | 1,41 | 350x805 | 630 | 1,98 |
| 200x685 | 500 | 1,57 | 350x930 | 710 | 2,23 |
| 200x780 | 560 | 1,76 | 350x1070 | 800 | 2,51 |
| 200x890 | 630 | 1,98 | 350x1225 | 900 | 2,83 |
| 200x1015 | 710 | 2,23 | 350x1570 | 1120 | 3,52 |
| 200x1160 | 800 | 2,51 | 350x1775 | 1250 | 3,93 |
| 200x1315 | 900 | 2,83 | 400x570 | 500 | 1,57 |
| 200x1475 | 1000 | 3,14 | 400x665 | 560 | 1,76 |
| 200x1665 | 1120 | 3,52 | 400x775 | 630 | 1,98 |
| 200x1870 | 1250 | 3,93 | 400x900 | 710 | 2,23 |
| 250x495 | 400 | 1,26 | 400x1045 | 800 | 2,51 |
| 250x575 | 450 | 1,41 | 400x1200 | 900 | 2,83 |
| 250x655 | 500 | 1,57 | 400x1545 | 1120 | 3,52 |
| 250x750 | 560 | 1,76 | 400x1750 | 1250 | 3,93 |
| 250x860 | 630 | 1,98 | 450x635 | 560 | 1,76 |
| 250x985 | 710 | 2,23 | 450x745 | 630 | 1,98 |
| 250x1130 | 800 | 2,51 | 450x870 | 710 | 2,23 |
| 250x1290 | 900 | 2,83 | 450x1015 | 800 | 2,51 |
| 250x1445 | 1000 | 3,14 | 450x1170 | 900 | 2,83 |
| 250x1635 | 1120 | 3,52 | 450x1515 | 1120 | 3,52 |
| 250x1840 | 1250 | 3,93 | 450x1720 | 1250 | 3,93 |
Makine Özellikleri
| ÖZELLİK | BİLGİ |
|---|---|
| Çap Aralığı | Ø355 - Ø1250 |
| Oval Ölçü Aralığı | 150x480 - 450x1720 |
| Sac Kalınlığı | 0,5 - 1,2 mm |
| Kontrol Sistemi | PLC |
| Hidrolik Güç | 300 Ton |
Ürün & Stok Kodu
| STOK ADI | STOK KODU |
|---|---|
| Oval Kanal Makinesi | DFC OKM 0001 |
Sıkça Sorulan Sorular
Tam otomatik oval kanal makinesi hangi ölçülerde çalışır? +
Makine Ø355 - Ø1250 arasındaki yuvarlak kanalları, min. 150 x 480 ve max. 450 x 1720 ölçülerindeki oval kanallara dönüştürebilmektedir.
Oval kanal makinesi hangi sac kalınlıklarında çalışır? +
Makine 0,5 mm ile 1,2 mm arasındaki sac kalınlıklarında büküm işlemi gerçekleştirebilmektedir.
Oval kanal makinesinin kontrol sistemi nasıldır? +
Makine PLC kontrol sistemi ile çalışır. Operatör tarafından ekrana girilen minör ve majör ölçülere göre ihtiyaç duyulan çap kontrol edilerek kullanım kolaylığı sağlanır.
Oval kanal makinesinin garanti süresi nedir? +
Oval kanal makinesinde mekanik bileşenler için 2 yıl, elektrik-elektronik bileşenler için 2 yıl garanti sunulmaktadır.
Garanti ve Teknik Destek
Satış sonrası servis standartlarımız ve garanti şartlarımız.
2 Yıl Garanti
Oval Kanal Makinesi, 2 yıl mekanik ve 2 yıl elektronik garanti kapsamındadır.
Hızlı Teknik Servis
Türkiye’de ve yurt dışında 1–3 iş günü içinde teknik servis sağlanır.
10 Yıl Parça Garantisi
10 yıl yedek parça tedarik garantisi vardır. Stok durumuna bağlı olarak aynı gün içinde sevkiyat yapılabilir.
- 01.
Uzaktan Erişim ve Otomasyon Desteğiİnternet tabanlı otomasyon sistemimiz ile makinelere uzaktan bağlanılarak sorunlar tespit edilir ve anında PLC ve otomasyon desteği sağlanır.
- 02.
Kurulum ve Eğitim HizmetleriKurulum, devreye alma ve operatör eğitimi teslimata dahildir.
- 03.
Garanti ve Saha Servis KapsamıGaranti süresince makine kaynaklı arızalarda yalnızca parça değil, gerekli servis hizmeti de garanti kapsamındadır; gerekli durumlarda yol ve konaklama giderleri DFC Makine tarafından karşılanır.
